Gewindekennung bei Zollgewinden

In der Heizungs- und Sanitärtechnik entsprechen die Zollwerte keinem heutigem Maß mehr. Zöllige Rohrmaße sind heute metrisch definiert in der Norm DIN EN ISO 228-1.
Fittinge und Armaturen haben immer ein Whitworth Rohrgewinde und haben nichts mit den Zoll Angaben die Umgangssprachlich (1 Zoll = 25mm) zutun.
Sollten Sie sich nicht sicher sein bei ihren Gewindeanschlüssen, messen Sie ihre Innendurchmesser oder Außendurchmesser und vergleichen Sie diese mit dieser Tabelle.



Fragen zu PVC Druckleitungen & Bestellprozess (Fittings, Armaturen, Rohr & Flexschlauch)

Auswahl der richtigen Variante

Wollen Sie ein Produkt mit Varianten bei uns bestellen, müssen Sie über das Dropdown Menü die passende Größe und- oder die Anschlussvariante wählen.
Im folgenden Beispiel sehen Sie die Variantenauswahl des PVC-U Kugelhahn Plimex Serie

Hier sehen Sie das die Produktübersicht der Produktseite. Im rechten Teil des Bildes sehen Sie die das Dropdown Menü für die Variation. Wir wählen hier zunächst die Anschlussvariante aus. Diese kann sein:

Diese Anschlussarten sind frei wählbar. Nachdem Sie die erste Auswahl getroffen haben, wählen Sie nun bitte die passende Größe entsprechend Ihrer Anschlussvariante. Gemeint ist damit folgendes:
Die Klebemuffe ist immer als Größe in Millimeter angegeben, die Innen- & Außengewinde sind angegeben als Zollgrößen. Dabei ist das System so aufgebaut
Größe in Millimeter entspricht Größe in Zoll

Wenn Sie also zum Beispiel einen Plimex Kugelhahn in der Variation Klebemuffe x Innengewinde benötigen, für eine 50mm Rohrleitung wählen Sie die Größe 50mm (Klebemuffe) x 1 ½ Zoll (Innengewinde), für einen Kugelhahn der Variation Außengewinde x Außengewinde 2 Zoll wählen Sie entsprechend 2 Zoll (Außengewinde) x 2 Zoll (Außengewinde).
Das System lässt Ihnen immer nur die Möglichkeit, das Produkt in der Größe Auszuwählen, welche der Variante entspricht.
Noch offene Fragen? Rufen Sie uns an, wir erklären es Ihnen gern.

PVC-U auf die Größe kommt es an

Sie benötigen PVC Fittings, Armaturen, Rohr oder Flexschlauch? Viele unserer Kunden haben Schwierigkeiten mit den verschiedenen Größen und wann die Größe für den Innen- oder Außendruchmesser steht.
Bei unseren PVC Produkten verhält es sich wie folgt:

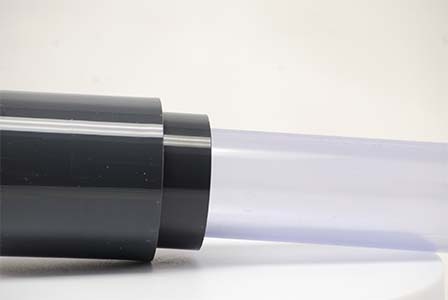

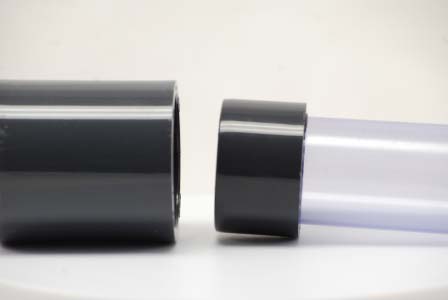

Beispiel PVC-U Reduktion kurz 63mm x 50mm



Die Maßangabe 63mm gibt hier den Außendurchmesser der PVC-U Reduktion Kurz an und 50mm gibt den Innendurchmesser an. Bei der kurzen Reduktion verhält es sich also so: Die größere Angabe entspricht dem Außendruchmesser, die kleine Angabe dem Innendurchmesser. PVC Reduktionen dienen dazu den Rohrleitungsquerschnitt zu verringern und auf eine andere Rohrdimension zu wechseln.

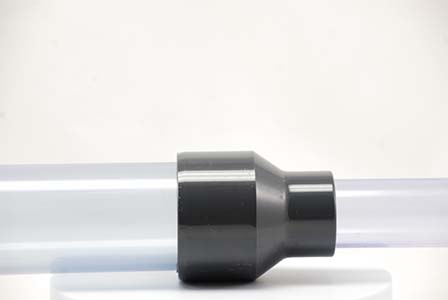

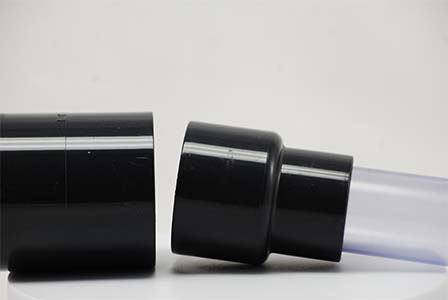

Beispiel PVC Reduktion lang 63/50mm x 40mm



Die Reduktion Lang aus PVC-U hat eine weitere Besonderheit. Die Größe wird hier mit YY/XX x ZZmm angegeben. In unserem Beispiel 63/50mm x 40mm. Die Größte Maßangabe entspricht hier dem Außendurchmesser (63mm) diese Seite können Sie in die Klebemuffe von PVC Fittings und Armaturen einkleben. Die Maßangabe 50 bezieht sich auf den Innendruchmesser der gleichen Seite (linker Teil der Reduktion), hier kann ein 50mm Rohr eingeklebt werden (Siehe rechtes Bild). Auf der rechten Seite die mit 40mm bemaßt wurde kann ein 40mm Rohr eingeklebt werden, da sich diese Maßangabe auf den Innendurchmesser bezieht.

Kleber und Reiniger oder darfs auch Spiritus sein

Bei der Montage von PVC-Druckleitungen kommt es immer wieder dazu, das Fittings, Rohre oder Armaturen miteinander verklebt werden müssen. Beim Verkleben von Fittings gibt es nur EINE richtige Lösung - PVC Kleber und auch PVC Reiniger. Es sollte hier bitte KEIN Sekundenkleber, Heißkleber usw. verwendet werden, auch bei der Reinigung sollte ausschließlich mit PVC-U Reiniger aus unserem Shop gearbeitet werden.

Sowohl PVC Reiniger als auch Kleber sind speziell entwickelt worden um Rohrleitungen aus PVC-U ideal und dauerhaft miteinander zu verkleben. Aber warum darf ich keinen Spiritus verwenden? PVC-U Reiniger hat neben der Reinigungswirkung auch noch eine Weitere. Der Reiniger löst das Material leicht an, hierdurch wird die Klebestelle für den späteren Kaltverschweißungsprozess vorbereitet. Spiritus, Azeton oder andere Reiniger können dazu das Material angreifen. Dadruch können Spannungsrisse entstehen die die Druckleitung dauerhaft schädigen können.

Allgemeine Fragen & Antworten

Haben Sie eine Frage?

Sie haben auf eine Frage hier keine Antwort gefunden? Rufen Sie uns an oder schreiben uns. Ihre Frage könnte vielleicht für andere Kunden auch interessant sein. Wir sammeln Ihre Fragen und bereiten diese FAQ Liste regelmäßig für Sie auf.

Wissen Sie nicht weiter bei der Planung Ihres Rohrleitungssystems oder benötigen nähere technische Informationen zu einzelnen Produkten? Rufen Sie uns an oder schreiben uns. Derzeit arbeiten wir für Sie an technischen Zeichnungen zu unseren Produkten. Viele Kunden benötigen Einbaulängen oder spezielle Maßangaben für einzele Produkte. Viele Webshops haben dies bereits integriert mit dem Hinweis, dass sich diese Zeichnungen auch ändern können ohne das die Zeichnung aktualisiert wurde. Wir fügen deshalb nur den Produkten eine Zeichnung bei, bei denen der Hersteller diese langfristig garantiert. W

Wenn Sie für ein aktuelles Projekt einzelne Maßangaben benötigen, zögern Sie also nicht und sprechen uns gezielt darauf an. Gern stellen wir Ihnen dann die AKTUELLEN technischen Zeichnungen zur Verfügung, damit auch Ihr Projekt ein Erfolg wird!
